Brücken

Ersatzneubau Tauberbrücke i.Z.d. B27 in Tauberbischofsheim

Untersuchung von insgesamt 14 Varianten für den Ersatzneubau der 160 m langen Tauberbrücke als 5- bzw. 6-Feldbrücke in Spannbeton / Verbundbauweise

.pdf Information


Ersatzneubau Herrenwaagbrücke in Mühlacker

Ersatzneubau einer 54 m langen, innerstädtischen Straßenbrücke über die Enz als Stahlbogenbrücke mit längs und quer vorgespannter Spannbetonplatte

.pdf Information


Neubau zweier Brücken i.Z.d. B31n bei Friedrichshafen

Neubau zweier dreifeldriger Schrägstiel-Rahmenbrücken mit Flachgründung zur Überführung von Hauptwirtschaftswegen, Überbauten längs vorgespannt als 1-stegige Plattenbalken

.pdf Information


Fuß- und Radwegbrücke in Bad Liebenzell

Ersatzneubau einer Fuß- und Radwegbrücke über die Nagold im Kurpark als Stahlbrücke auf Bestandswiderlagern

.pdf Information


Brücke i.Z.d. neuen B28 bei Rottenburg

Neubau der Brücke über den Rohrhaldengraben als Stahlbetonrahmen auf Brunnengründung

.pdf Information

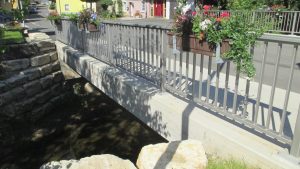

Brücke ü.d. Krebsbach in Rottenburg-Hemmendorf

Ersatzneubau der Brücke über den Krebsbach in Innerortslage mit zahlreichen Zwangspunkten durch Bestandsleitungen und angrenzende Wohnbebauung

.pdf Information


Ersatzneubau Egelseebrücke bei Vaihingen/Enz

Sprengabbruch der alten Stahlbetonbrücke neben Behelfsbrücke, Ersatzneubau als Spannbeton-konstruktion, im Bereich der Flusspfeiler rückverhängte Unterwasserbetonsohle in Spundwandkasten

.pdf Information


Neubau Herrensteg in Crailsheim

Ersatzneubau einer 30 m langen innerstädtischen Fuß- und Radwegbrücke als Stahlbogenkonstruktion mit GFK-Belag sowie Abbruch der alten Spannbetonbrücke.

.pdf Information


B 463 Grünbrücke Mittelsbergweg in Pforzheim

Entwurf der 95 m langen und 22 m weit gespannten Grünbrücke in Stahlbetonbauweise im Zuge der B463 – Westtangente Pforzheim

.pdf Information


Prüfung Geh- und Radwegbrücke in Neckartenzlingen

Neubau einer 3-Feldbrücke mit 2-teiligem Überbau aus Brettschichtholz in Blockträgerbauweise und Fahrbahnplatten aus Betonfertigteilen, Gesamtlänge 96,3 m

.pdf Information


Pfatschbachbrücke in Pforzheim

Teilabbruch einer bestehenden Gewölbebrücke und Neubau der Bogenscheiben sowie Herstellung einer neuen tragenden Betonschale über dem Gewölbe.

.pdf Information


Prüfung Brücke über die Wiese in Lörrach

Ersatzneubau einer Fuß- und Radwegbrücke als dreifeldrige, überdachte Holzfachwerkkonstruktion

.pdf Information


Fuß- und Radwegbrücke bei Baden-Baden

Neubau einer Stahlbrücke mit abgedichteter Holzfahrbahntafel und Holzgeländer für Fußgänger, Radfahrer und Pferdekutschen sowie rund 400 m Rad- und 150 m Mountainbikeweg

.pdf Information


Fußgängersteg Uppenbornwerke bei Moosburg

Neubau einer Fußgängerbrücke über den alten Werkkanal als Stahlfachwerkkonstruktion mit GFK-Belag (im Werk vorgefertigt und mit Kran eingehoben), Länge 30 m

.pdf Information


Brücken im Zuge der Ortsumfahrung Bötzingen

Neubau zweier Straßen- bzw. Wirtschaftswegebrücken als vorgespannte, schiefwinklige Plattenbrückenkonstruktion

.pdf Information


Geh- und Radwegbrücke bei Bammental

Überdachte Holzkonstruktion i.Z.d. L600 mit vier eingespannten Stahlbetonstützen, ausgesteift über Unter- und Obergurtverbände und auf Ortbetonpfählen gegründet

.pdf Information


Behelfsumfahrung der B10 bei Vaihingen / Enz

Behelfsumfahrung „Egelsee“ bestehend aus 80 m Stahl-Behelfsbrücke, Wellrohrdurchlass und Straßendämme der rund 300 m langen Umfahrungstrasse (teilweise aus verfestigtem Erdmaterial)

.pdf Information


Brücke i.Z.d. Westtangente in Pforzheim

Integrales Rahmenbauwerk mit zwei getrennten Überbauten je Richtungsfahrbahn, Gründung auf Großbohrpfählen, Parallelflügel mit Natursteinverkleidung

.pdf Information


Prüfung Brücke über die Bahn bei Freudenstadt

31,60 m langes, integrales Brückenbauwerk mit 4 vorgespannten Fertigteil-Plattenbalken mit Ortbetonergänzung (Einheben der Träger wärend nächtlicher Sperrung der Bahnstrecke)

.pdf Information


Prüfung Landschaftsbrücke bei Elzach

Flach gegründete, 76 m lange Bogenbrücke (23,50 m Spannweite, 6 m Stich) in einseitiger Hanglage i.Z.d. Ortsumgehung Elzach

.pdf Information


Schrägstielrahmenbrücke bei Ergenzingen (L356)

35 m lange Schrägstielrahmenbrücke i.Z.d. B28a, Überbau als gevoutete Platte mit luftseitigen Schrägstielen unter 60° und erdseitige Schrägstiele in der Böschung unter ca. 50°

.pdf Information


Prüfung Schrägstielrahmenbrücke bei Ergenzingen (L1361)

24,5 m lange, flach gegründete Schrägstielrahmenbrücke aus schlaff bewehrtem Stahlbeton i.Z.d. B28a, Herstellung der Widerlager mit Flügelwänden und Überbau in einem Guss

.pdf Information


Neubau Katzenbachbrücke in Bad Niedernau

Abbruch und Neubau der innerörtlichen Straßenbrücke i.Z.d. L 370 als schiefwinklige Spannbetonbrücke auf Pfählen einschl. Uferwänden im Rahmen des Hochwasserschutzes

.pdf Information

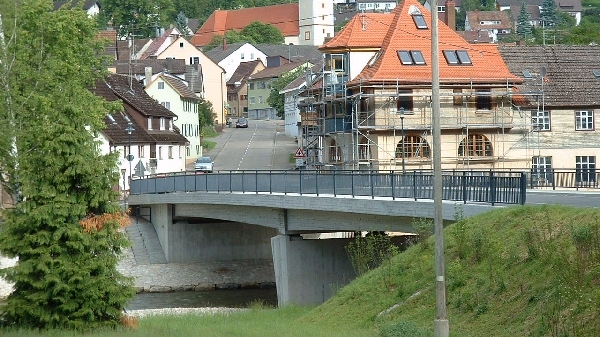

Neckarbrücke in Dettingen

46 m lange Brücke über den Neckar als fünfstegige Zweifeldbrücke aus Fertigteilen mit Ortbetonergänzung

.pdf Information


Nagoldbrücke in Hirsau

62 m lange, balkenartig gevoutete, dreifeldrige Plattenbrücke mit Stahlverbund-Innenstützen, kastenförmige Widerlager mit Fortsetzung der Flügelwände als Stützwände (insges. rund 110 m)

.pdf Information


Neubau Bocksbachbrücke in Karlsbad

Abbruch einer massiven Gewölbebrücke und Neubau eines Wellrohrdurchlasses mit Fledermausbehausungen, Spannweite 3,8 m, Länge 14 m

.pdf Information


Brücke über den Kämpfelbach in Königsbach

Fuß- und Radwegbrücke zur Erschließung eines Neubaugebiets (Fahrzeugüberfahrt möglich bis 30 t) als schlaff bewehrte Stahlbetonrahmenkonstruktion auf Pfahlgründung

.pdf Information


Verlängerung Brennerstraße in Leonberg (BW10)

60 m lange Glemsbrücke i.Z.d. Verlängerung der Brennerstraße, Überbau als dreifeldrige Stahlbetonplatte mit konkav gerundeten Kragarmen, Widerlager und Pfeiler auf Großbohrpfählen

.pdf Information


Brücke über die Schussen bei Oberzell

Ersatzneubau als Stahlbeton-Rahmenbrücke auf kombinierter Pfahl-Plattengründung in Form eines schlaff bewehrten, integralen Bauwerks im Zuge der Kreisstraße K 7981

.pdf Information


Starzelbrücke in Rottenburg-Bieringen

Ersatzneubau einer 26,50 m langen Stahlbetonbrücke als flach gegründetes Rahmenbauwerk mit quer gespannter Fahrbahnplatte zwischen zwei Betonscheiben, die gleichzeitig als Brüstungsmauern dienen

.pdf Information


Fuß- und Radwegbrücke bei Horb-Ihlingen

36,60 m lange, seilunterspannte Holzbrücke auf massiven Widerlagern mit Pfahlgründung, Dacheindeckung mit Biberschwanzziegeln

.pdf Information


Fußgängerbrücke über die Bahn bei Ispringen

Ersatzneubau einer dreifeldrigen Stahlbrücke über die Bahn – Überbau im Werk vorgefertigt, Einhub in 2 Teilen in einer nächtlichen Bahnsperrpause von 2,5 Stunden

.pdf Information


Ersatzneubau Waldachbrücke Iselshausen

Ersatzneubau mit im Werk vorgespannten Fertigteilplatten mit Ortbetonergänzung, unter Verwendung der bestehenden Fundamente und Widerlagerwände

.pdf Information

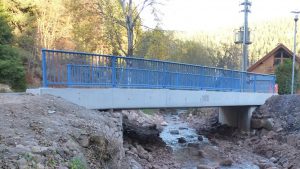

Brücke über den Rohnbach in Enzklösterle

Innerörtliche Straßenbrücke als flach gegründete Rahmenkonstruktion mit Natursteintrockenmauern und Neugestaltung der Bachsohle mit Bachgeröll aus Sandstein

.pdf Information


Bellenbrücke in Eggenstein-Leopoldshafen

Abbruch einer historischen Eisenbrücke und Neubau einer Wirtschaftswegbrücke als schlaff bewehrte Schrägstielrahmenbrücke.

.pdf Information


Fuß- und Radwegbrücke in Wildberg

Rundholz-Fachwerkbrücke mit Dacheindeckung Bitumenschindeln über die Nagold in Wildberg

.pdf Information


Hochwasserschutz in Hechingen-Schlatt

Neubau einer Starzelbrücke i.Z.d. Hochwasserschutzmaßnahmen zusammen mit Düker, Dükerschächten, großflächiger Hangsicherung sowie Instandsetzung einer bestehenden Uferwand

.pdf Information

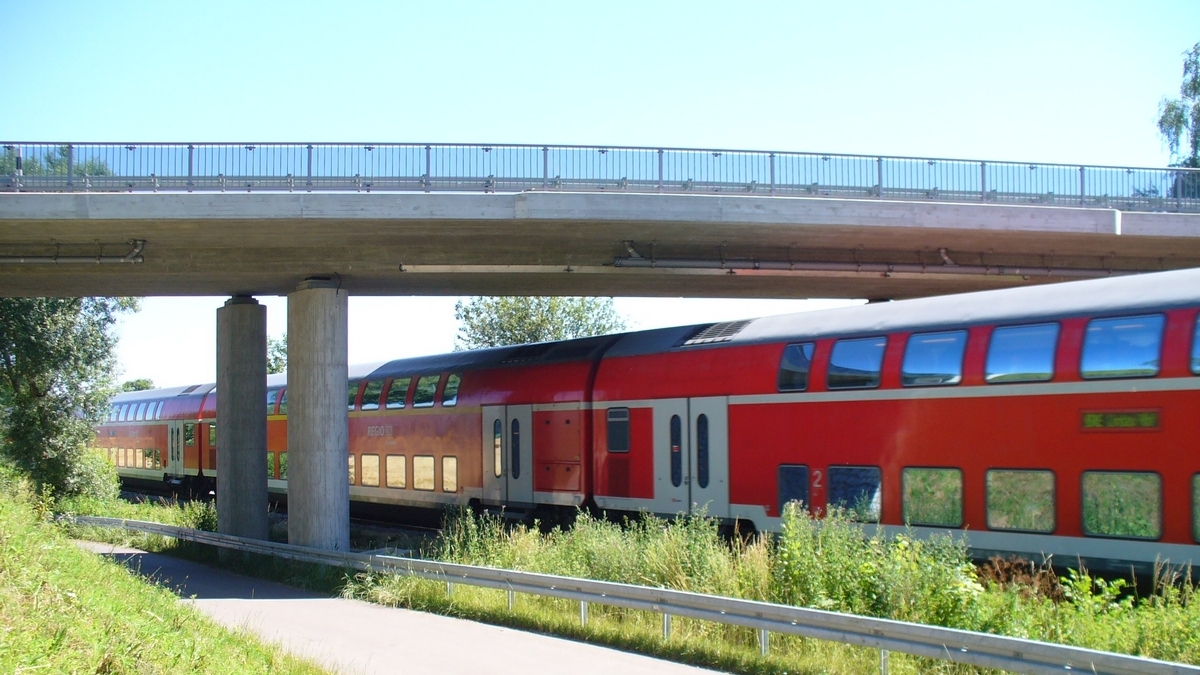

Brücke über die Bahn bei Laupheim

Dreifeldrige, vorgespannte Plattenbrücke zur Überführung einer Landesstraße über einen Wirtschaftsweg und die Bahnstrecke Rißtissen – Laupheim

.pdf Information


Brücke Bätznerstraße i.Z.d. Bergbahn Bad Wildbad

Neubau der Brücke Bätznerstraße als Walzträger-in-Beton-Konstruktion auf den bestehenden Widerlagern aus dem Jahr 1919

.pdf Information


Stahlbogenbrücke in Rottenburg-Kiebingen

Ersatzneubau als Stahlbogenbrücke mit abgedichteter Holzfahrbahntafel als Wirtschaftswegebrücke bis 12 t, gegründet auf vorhanden massiven Widerlagern

.pdf Information


Prüfung Brückenbauwerke bei Renningen

Fünf integrale Brückenbauwerke bei Renningen i.Z.d. Streckenneubaus B 464 Sindelfingen – Renningen (BW 1, 7, 7a, 9, 10)

.pdf Information


Renaturierung des Danbachs

Neubau von insges. 5 Brücken und Durchlassbauwerken im Zuge der Renaturierung des Danbachs auf einer Länge von ca. 650 m

.pdf Information


Fuß- und Radwegbrücke in Altensteig

Filigrane, seilunterspannte Holzkonstruktion mit Dacheindeckung aus Titanzinkblech

.pdf Information

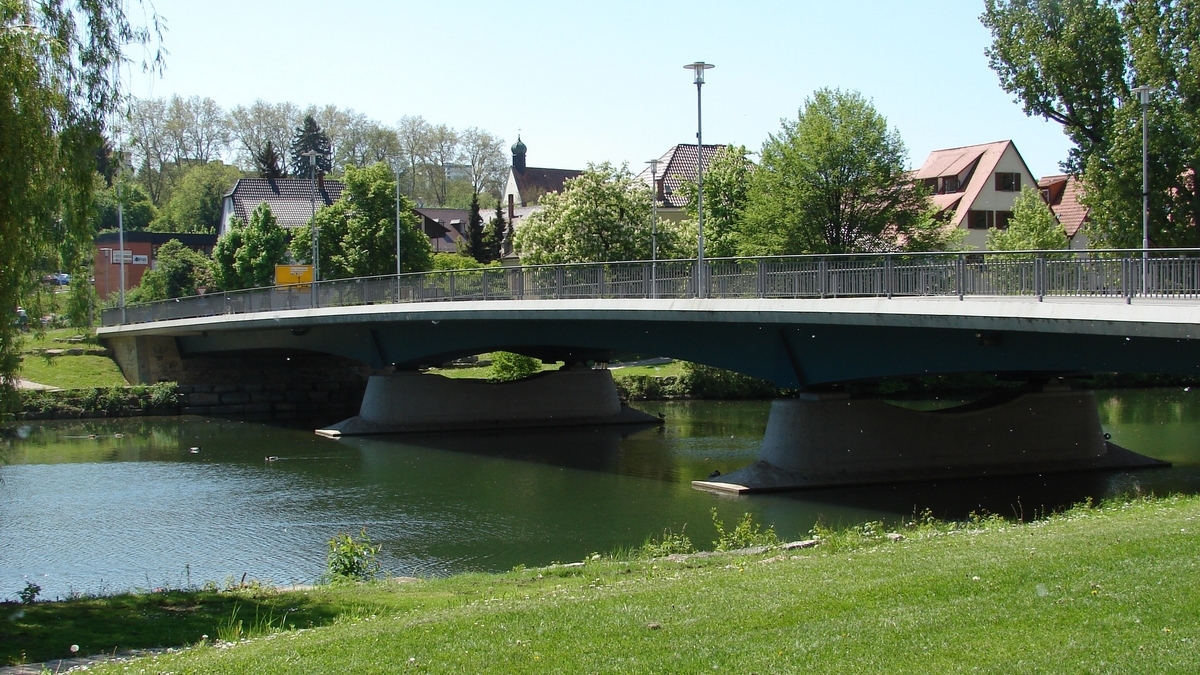

Kepplerbrücke in Rottenburg am Neckar

Brückenprüfungen und Wirtschaftlichkeitsuntersuchung der alten Stahlbeton-Bogenbrücke aus der Nachkriegszeit, Abriss und Neubau einer Stahlverbundbrücke mit Unterführung der Uferpromenaden

.pdf Information


Prüfung Donaubrücke Tuttlingen

Neubau einer zweifeldrigen Spannbetonbrücke mit schlaff bewehrten Vorlandbrücken; Stützweiten der Hauptbrücke 25 m bzw. 27 m

.pdf Information


Nagoldbrücke in Calw

Massivbrücke mit Ortbetonplatte auf vorgertigten Spannbeton-Fertigteilträgern, Spannweite: 27,50 m, Breite: 17,50 m (im nicht aufgeweiteten Bereich)

.pdf Information


Gutleutbrücke in Wildberg

28,00 m lange, trompetenförmig aufgeweitete Spannbetonbrücke mit massiven Widerlagern, ein Widerlager flach, das andere auf Pfählen gegründet

.pdf Information
